[인발기]직선 드로잉 머신

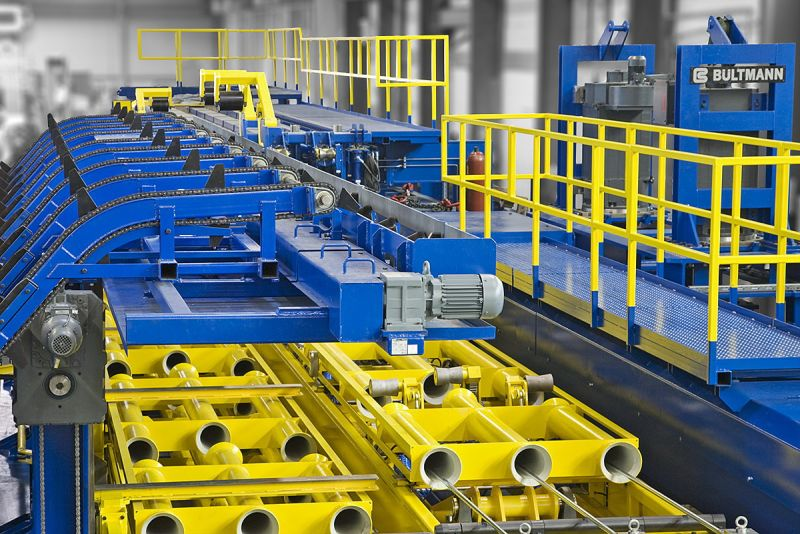

▍New draw cell

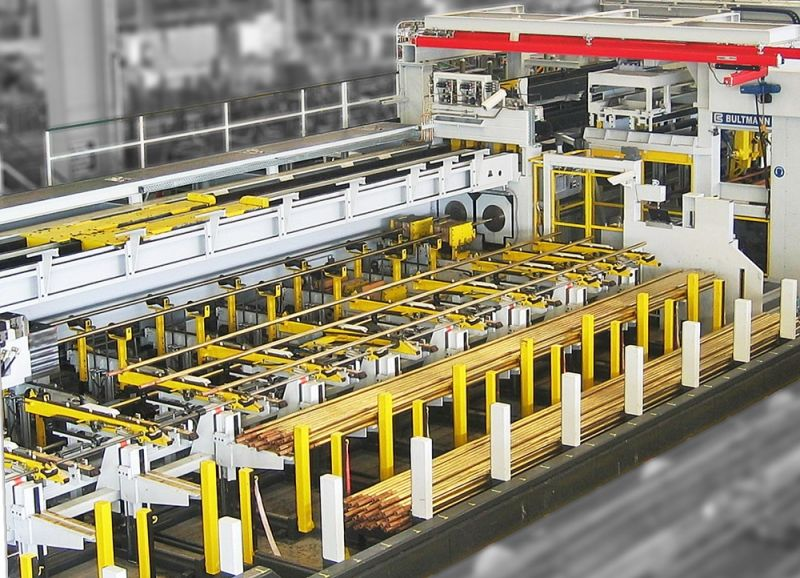

강관의 인발을 위해 톱니형 랙 구동 장치가 장착된 새로운 인발 기계가 설계 및 제작되었습니다.

설비에는 튜브 분리 장치, 리프팅 테이블 역할을 하는 사전 벤치, 톱니형 랙 구동 장치가 있는 드로 벤치, 맨드렐 로드 카운터 베어링의 모터식 조정, 흡입 장치가 있는 다이 스탠드, 튜브 브레이크, 고성능 샘플링 톱, 스크랩 트로프 및 완제품용 트로프가 장착되어 있습니다.

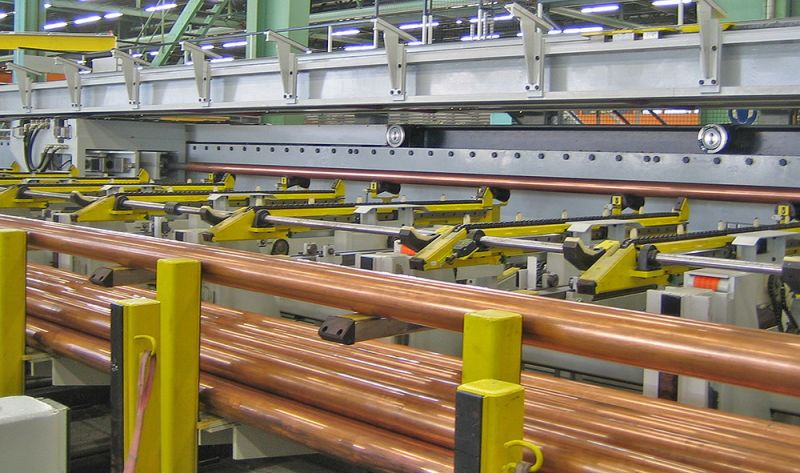

▍튜브 드로잉 머신

일방적 가이드 드로잉 캐리지가 있는 튜브용 직선 드로잉 머신은 튜브 및/또는 중공 막대의 정밀 드로잉에 사용됩니다. 견고한 설계로 수십 년 동안 거의 문제 없이 작동할 수 있으며 유지 관리 작업이 거의 필요하지 않습니다.

1-2-3-4-X…폴드 드로잉 머신이 사용됩니다.

▍ MACHINE DATA

자동 분리, 튜브 내부 그리퍼 시스템, 교차 및 종방향 컨베이어는 다음과 같은 장비와 함께 사용됩니다: 튜브 교정기 , 절단 , 모따기 , 테스트 및 포장 장비.

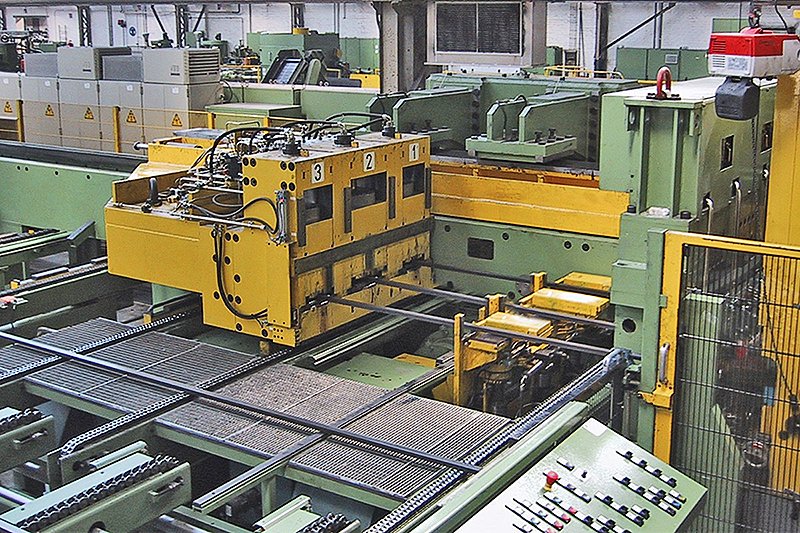

▍튜브 드로잉 머신

일방적 가이드 드로잉 캐리지가 있는 막대용 직선 드로잉 머신은 다양한 단면을 가진 솔리드 소재의 정밀 드로잉에 사용됩니다. 다음과 같은 단면을 당사 기계로 처리할 수 있습니다.

▍ 바 드로잉 머신의 보조 장비

자동 분리, 푸시인 장치(푸시 포인터) , 풀오프 장치(풀 포인터) , 교차 및 종방향 컨베이어, 특히 다음과 같은 장비:

직선화 기계 (2롤 직선화 기계 또는 프로파일 직선화 기계), 절단 , 모따기 , 테스트 및 포장 장비.

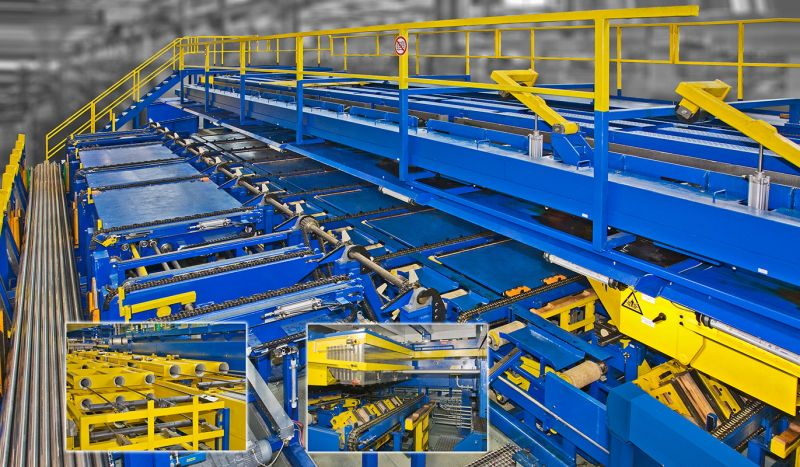

▍막대, 튜브 및 프로파일 드로잉 머신

튜브, 막대 및 프로파일용 직선 드로잉 머신은 일방적 가이드 드로잉 캐리지가 있어 다양한 단면의 정밀 드로잉에 사용됩니다. 다음 단면은 당사 기계에서 처리할 수 있습니다:

원형, 정사각형, 육각형, 팔각형, 대칭 및 비대칭 프로파일, 홀로우 막대 및 플랫. 1-2-3-4-X…폴드 드로잉 머신이 사용됩니다.

▍막대, 튜브 및 프로파일 드로잉 머신용 보조 장비

자동 분리, 푸시인 장치(푸시 포인터) , 풀오프 장치(풀 포인터) , 교차 및 종방향 컨베이어, 기타 장비: 직선화 기계 , 절단 , 모따기 , 테스트 및 포장 장비.

▍직선 드로잉 머신의 보조 장비

위에 언급된 모든 직선 드로잉 머신에는 다음과 같은 유형의 드라이브를 사용할 수 있습니다.

• 드로잉 체인(드로잉 캐리지에 직접 부착)
• 유압실린더, 유압플런저
• 톱니형 랙

▍우리 직선 드로잉 머신의 장점

• 일방 주행으로 간단한 재료 배출, 백래시 없는 드로잉 캐리지
• 무겁고 견고한 디자인, 작동 중 진동이 거의 없음
• 통합될 푸시인 장치, 풀오프 장치
• 통합될 스트레칭 장치
• 예를 들어, 특허받은 서보 지원 드로잉 프로세스를 사용하면 나중에 드로잉 힘을 증가시킬 수 있습니다.
• 드로잉 캐리지의 툴링 변경이 필요 없으며, 예를 들어 특수 드로잉 공정을 통한 푸시인 장치
